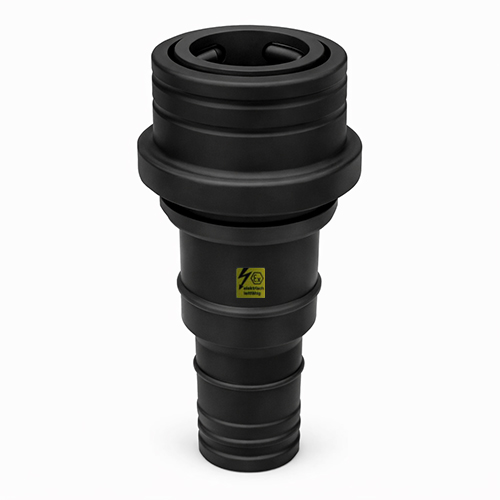

Trockenkupplung aus PE-elektrisch leitfähig, Kupplungsdose mit Schlauchtülle

Lieferzeit: 1 Woche

Die Trockenkupplung sorgt für ein sauberes, schnelles und sicheres Verbinden sowie Trennen von Leitungen – ohne Medienverlust.
Ideal für den Einsatz mit IBC-Containern sowie in chemischen und industriellen Anwendungen.
Durch die robuste Konstruktion und die hohe chemische Beständigkeit eignet sich die Kupplung optimal für anspruchsvolle und aggressive Medien.

Ihre Vorteile
- Tropffreies Kuppeln und Entkuppeln
- Maximale Sicherheit beim Medienhandling
- Hohe Beständigkeit gegen Chemikalien
- Schnelle und einfache Bedienung
- Robuste, langlebige Ausführung

Ausführung:
- Kupplungsdoese mit Stutzen zum Stumpf- und IR Schweißen

Werkstoffe
- Federwerkstoffe: * Edelstahl 1.4310 mit E-CTFE beschichtet
- weitere Kupplungswerkstoffe (z. B. ECTFE) oder Dichtungswerkstoffe (FFKM) auf Anfrage erhältlich

								alle Preise inkl. MwSt. zzgl. Versandkosten

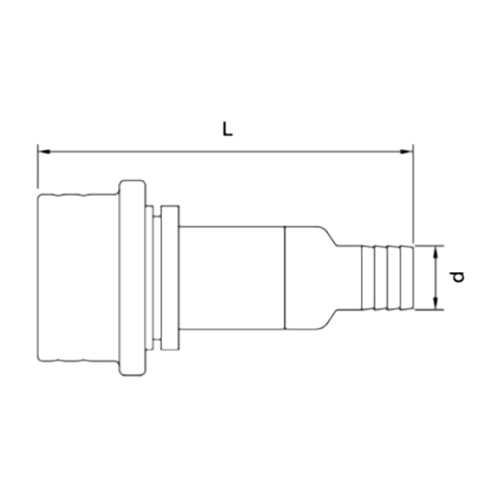

Werkstoff	Anschluss	Material Feder	Dichtung	L mm	Gewicht	VE	Art.-Nr.	Artikel bestellen
								Preis	Menge
PE-el	d20-d40	1.4310	EPDM	120	0,320	1	106493	289,56 €
PE-el	d20-d40	1.4310	FPM	120	0,320	1	106494	297,60 €
PE-el	d20-d40	Hastelloy	EPDM	120	0,320	1	106495	351,23 €
PE-el	d20-d40	Hastelloy	FPM	120	0,320	1	106496	357,66 €
PE-el	d20-d40	E-CTFE*	EPDM	120	0,320	1	106497	361,95 €
PE-el	d20-d40	E-CTFE*	FPM	120	0,320	1	106498	375,36 €
PE-el	d20-d40	E-CTFE*	FFKM	120	0,320	1	106499	512,10 €
								alle Preise inkl. MwSt. zzgl. Versandkosten

ATEX-relevante Bewertung von Trockenkupplungen

1. Ausgangssituation in explosionsgefährdeten Bereichen

In Bereichen mit explosionsfähiger Atmosphäre (z. B. Zone 1 oder 2) entsteht ein Risiko immer dann, wenn brennbare Dämpfe, Gase oder Aerosole austreten und sich mit Luft vermischen. Eine Zündung kann bereits durch geringe Zündenergien erfolgen, etwa durch elektrostatische Entladungen oder heiße Oberflächen.

Beim Befüllen und Entleeren von IBC-Containern stellen insbesondere offene oder tropfende Verbindungen eine kritische Quelle für das Entstehen solcher Atmosphären dar.

2. Funktionale Eigenschaften von Trockenkupplungen im ATEX-Kontext

Trockenkupplungen tragen zur Risikominimierung bei, da sie konstruktiv folgende Eigenschaften besitzen:

Geschlossenes System:
Mediumführende Leitungen bleiben beim Kuppeln und Entkuppeln dicht verschlossen
Minimierte Freisetzung:
Nahezu kein Austritt von Flüssigkeit oder Dampf → reduzierte Bildung explosionsfähiger Atmosphäre
Definierter Kuppelmechanismus:
Ventile öffnen erst bei vollständiger Verbindung → keine Zwischenzustände mit Leckage
Automatisches Schließen:
Beim Trennen wird das System unmittelbar wieder dicht verschlossen

3. Beitrag zur Vermeidung von Zünd- und Explosionsrisiken

Der Einsatz von Trockenkupplungen unterstützt mehrere zentrale ATEX-Schutzziele:

3.1 Vermeidung explosionsfähiger Atmosphäre

Durch die trockene, verlustarme Verbindung wird das Austreten brennbarer Stoffe stark reduziert.
→ Primärer Explosionsschutz wird unterstützt

3.2 Reduktion elektrostatischer Gefährdung

Ein kontrollierter, geschlossener Medienfluss:

reduziert Turbulenzen und Sprühnebel
verringert Aufladungsmechanismen
ermöglicht definierte Erdungskonzepte über metallische Verbindungssysteme

3.3 Vermeidung von Leckagen als Gefahrenquelle

Offene Tropfstellen oder benetzte Oberflächen können verdampfen und lokal gefährliche Atmosphären erzeugen.
Trockenkupplungen minimieren diese Effekte erheblich.

4. Einordnung im Explosionsschutzkonzept

Der Einsatz von Trockenkupplungen ist als technische Schutzmaßnahme im Sinne der ATEX-Richtlinien zu verstehen und unterstützt:

Primären Explosionsschutz: Vermeidung gefährlicher Atmosphäre
Sekundären Explosionsschutz: Reduktion möglicher Zündquellen (indirekt)

Sie ersetzen jedoch nicht:
- Zoneneinteilung
- Erdungsmaßnahmen
- Überwachungssysteme
- geeignete Betriebsmittel nach ATEX-Kategorie

5. Fazit

Trockenkupplungen leisten im ATEX-Umfeld einen wesentlichen Beitrag zur Anlagensicherheit, da sie den Stoffaustritt beim Kuppeln und Entkuppeln nahezu verhindern. Dadurch wird die Bildung explosionsfähiger Atmosphäre deutlich reduziert und das Gesamtrisiko im Umgang mit brennbaren Medien nachhaltig gesenkt. Voraussetzung ist jedoch, dass sie korrekt ausgewählt, geerdet und in ein ganzheitliches Explosionsschutzkonzept integriert werden.
