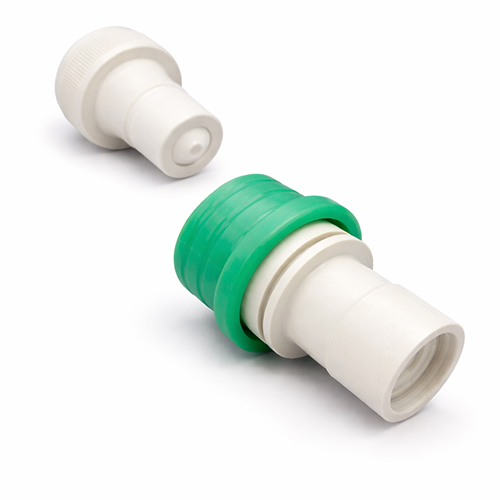

Trockenkupplung, eine Seite IBC Anschluss S75x6 mit Kupplungsstecker, andere Seite Kupplungsdose mit Schweißstutzen zum Stumpf- und IR Schweißen

Lieferzeit: auf Anfrage

Die Trockenkupplung sorgt für ein sauberes, schnelles und sicheres Verbinden sowie Trennen von Leitungen – ohne Medienverlust.
Ideal für den Einsatz mit IBC-Containern sowie in chemischen und industriellen Anwendungen.
Durch die robuste Konstruktion und die hohe chemische Beständigkeit eignet sich die Kupplung optimal für anspruchsvolle und aggressive Medien.

Ihre Vorteile
- Tropffreies Kuppeln und Entkuppeln
- Maximale Sicherheit beim Medienhandling
- Hohe Beständigkeit gegen Chemikalien
- Schnelle und einfache Bedienung
- Robuste, langlebige Ausführung

Ausführung:
- eine Seite IBC Anschluss S75x6 mit Kupplungsstecker, andere Seite Kupplungsdose mit Schweißstutzen zum Stumpf- und IR Schweißen

Werkstoffe
- Verriegelungs- bzw. Betätigungsring aus PE 500, nicht medienberührt, andere Werkstoffe auf Anfrage
- Federwerkstoffe: * Edelstahl 1.4310 mit E-CTFE beschichtet
- weitere Kupplungswerkstoffe (z. B. ECTFE) oder Dichtungswerkstoffe (FFKM) auf Anfrage erhältlich

									alle Preise inkl. MwSt. zzgl. Versandkosten

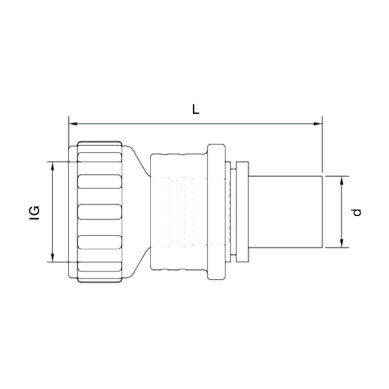

Werkstoff	Anschluss IG	d (mm)	Werkstoff Feder	Dichtung	L (mm)	Gewicht	VE	Art.-Nr.	Artikel bestellen
									Preis	Menge
PP grau	S75x6	40	1.4310	EPDM	155	0,320	1	105972	287,25 €
PP grau	S75x6	40	1.4310	FKM	155	0,320	1	105973	296,25 €
PP grau	S75x6	40	1.4310	FFKM	155	0,320	1	105974	603,00 €
PP grau	S75x6	40	Hastelloy	EPDM	155	0,320	1	105975	345,75 €
PP grau	S75x6	40	Hastelloy	FKM	155	0,320	1	105976	354,75 €
PP grau	S75x6	40	Hastelloy	FFKM	155	0,320	1	105977	611,25 €
PP grau	S75x6	40	E-CTFE*	EPDM	155	0,320	1	105978	412,50 €
PP grau	S75x6	40	E-CTFE*	FKM	155	0,320	1	105979	431,25 €
PP grau	S75x6	40	E-CTFE*	FFKM	155	0,320	1	105980	641,25 €
PE schwarz	S75x6	40	1.4310	EPDM	155	0,320	1	106044	287,25 €
PE schwarz	S75x6	40	1.4310	FKM	155	0,320	1	106045	296,25 €
PE schwarz	S75x6	40	1.4310	FFKM	155	0,320	1	106046	603,00 €
PE schwarz	S75x6	40	Hastelloy	EPDM	155	0,320	1	106047	345,75 €
PE schwarz	S75x6	40	Hastelloy	FKM	155	0,320	1	106048	354,75 €
PE schwarz	S75x6	40	Hastelloy	FFKM	155	0,320	1	106049	611,25 €
PE schwarz	S75x6	40	E-CTFE*	EPDM	155	0,320	1	106050	412,50 €
PE schwarz	S75x6	40	E-CTFE*	FKM	155	0,320	1	106051	431,25 €
PE schwarz	S75x6	40	E-CTFE*	FFKM	155	0,320	1	106052	641,25 €
PE natur	S75x6	40	1.4310	EPDM	155	0,320	1	106116	287,25 €
PE natur	S75x6	40	1.4310	FKM	155	0,320	1	106117	296,25 €
PE natur	S75x6	40	1.4310	FFKM	155	0,320	1	106118	603,00 €
PE natur	S75x6	40	Hastelloy	EPDM	155	0,320	1	106119	345,75 €
PE natur	S75x6	40	Hastelloy	FKM	155	0,320	1	106120	354,75 €
PE natur	S75x6	40	Hastelloy	FFKM	155	0,320	1	106121	611,25 €
PE natur	S75x6	40	E-CTFE*	EPDM	155	0,320	1	106122	412,50 €
PE natur	S75x6	40	E-CTFE*	FKM	155	0,320	1	106123	431,25 €
PE natur	S75x6	40	E-CTFE*	FFKM	155	0,320	1	106124	641,25 €
PVDF	S75x6	40	1.4310	EPDM	155	0,320	1	106188	495,00 €
PVDF	S75x6	40	1.4310	FKM	155	0,320	1	106189	506,25 €
PVDF	S75x6	40	1.4310	FFKM	155	0,320	1	106190	630,00 €
PVDF	S75x6	40	Hastelloy	EPDM	155	0,320	1	106191	546,00 €
PVDF	S75x6	40	Hastelloy	FKM	155	0,320	1	106192	555,00 €
PVDF	S75x6	40	Hastelloy	FFKM	155	0,320	1	106193	772,50 €
PVDF	S75x6	40	E-CTFE*	EPDM	155	0,320	1	106194	570,00 €
PVDF	S75x6	40	E-CTFE*	FKM	155	0,320	1	106195	585,00 €
PVDF	S75x6	40	E-CTFE*	FFKM	155	0,320	1	106196	795,00 €
									alle Preise inkl. MwSt. zzgl. Versandkosten

Trockenkupplungen für Chemiebetriebe – Sicherheit, Normkonformität und maximale Prozesskontrolle

Einleitung

Trockenkupplungen (Dry Disconnect Couplings) sind ein zentrales Sicherheitselement für das geschlossene Fördern, Befüllen und Entleeren von Chemikalien in industriellen Anlagen. Insbesondere in der chemischen Industrie, bei der Handhabung von Gefahrstoffen sowie in Abfüllprozessen von IBC-Containern, gewährleisten sie ein leckagefreies, emissionsarmes und normgerechtes Arbeiten.

Für Betriebsleiter, Ingenieure und Sicherheitsverantwortliche sind Trockenkupplungen nicht nur eine technische Option, sondern in vielen Anwendungen Stand der Technik gemäß Unfallverhütungsvorschriften und Technischen Regeln.

1. Aufbau und Funktionsweise von Trockenkupplungen

Eine Trockenkupplung besteht aus zwei funktionalen Komponenten:
- Kupplungsstecker
- Kupplungsdose

Beide Seiten sind mit integrierten Absperrventilen ausgestattet. Diese öffnen sich ausschließlich im vollständig gekuppelten Zustand und schließen automatisch beim Trennen der Verbindung. Dadurch wird:

- das Austreten gefährlicher Medien zuverlässig verhindert
- ein tropffreies Kuppeln und Entkuppeln sichergestellt
- die Freisetzung von Dämpfen und Flüssigkeiten minimiert

Das Ergebnis ist ein geschlossenes Transfersystem, das den aktuellen sicherheitstechnischen Anforderungen entspricht.

Relevanz für Unfallverhütung und gesetzliche Anforderungen

Der Einsatz von Trockenkupplungen ist eng mit den Vorgaben aus Arbeitsschutz, Gefahrstoffrecht und berufsgenossenschaftlichen Regelwerken verknüpft. In vielen Fällen sind sie faktisch erforderlich, um die gesetzlichen Mindeststandards einzuhalten.

1. Gefahrstoffverordnung (GefStoffV)
Verpflichtung zur Minimierung von Gefahrstoffexposition
Vorrang technischer Maßnahmen vor organisatorischen und persönlichen Schutzmaßnahmen
Einsatz geschlossener Systeme, wenn Stand der Technik

➡️ Offene Schlauchverbindungen ohne Tropfschutz sind in vielen Anwendungen nicht mehr zulässig, wenn Trockenkupplungen technisch einsetzbar sind.

2. TRGS 500 – Schutzmaßnahmen
Klare Vorgabe: Emissionen sind an der Quelle zu vermeiden
Flüssigkeitsverluste und Spritzer sind durch geeignete Verbindungssysteme zu verhindern

➡️ Trockenkupplungen erfüllen diese Anforderungen durch ihr selbstschließendes Ventilsystem.

3. DGUV Regel 113-001 (ehem. BGR 500)
Forderung nach sicheren, dichten Verbindungssystemen beim Umgang mit Flüssigkeiten
Vermeidung von Hautkontakt, Inhalation und unkontrollierten Stofffreisetzungen

➡️ Systeme ohne definierte Dichtfunktion beim Trennen gelten als sicherheitstechnisch kritisch.

4. BG RCI Leitfaden – Befüllung und Entleerung von IBC-Containern
Empfehlung von fest definierten Kupplungssystemen statt offener Schlauchanschlüsse
Vermeidung von Restmengen, Tropfverlusten und Fehlbedienung

➡️ Trockenkupplungen gelten hier als empfohlene Lösung zur Umsetzung des Standes der Technik.

Technische Vorteile für den industriellen Einsatz
- Maximale Sicherheit
- Kein Austreten von Gefahrstoffen beim Kuppeln oder Entkuppeln
- Minimiertes Risiko für Verätzungen, Vergiftungen und Explosionen
- Normkonforme Prozesse
- Unterstützung bei der Einhaltung von GefStoffV, TRGS und DGUV-Vorgaben
- Reduzierung von Haftungsrisiken für Betreiber und Verantwortliche
- Emissionsfreie Medienführung
- Geschlossene Systeme verhindern Umweltkontamination
- Besonders relevant bei wassergefährdenden Stoffen (AwSV)
- Hohe Prozessstabilität
- Definierte Verbindung ohne Fehlkupplung
- Reproduzierbare Abläufe in Abfüll- und Transferprozessen
- Werkstoffe und Beständigkeit

Trockenkupplungen sind in verschiedenen chemisch beständigen Werkstoffen erhältlich:

Polypropylen (PP): universell für viele Chemikalien
- Polyethylen (PE): hohe Beständigkeit gegen aggressive Medien
- PVDF: für hochkorrosive und oxidierende Stoffe
- Edelstahl: für hohe Drücke, Temperaturen und mechanische Belastung

Dichtsysteme (z. B. EPDM, FKM, FFKM) sind entsprechend dem Medium auszuwählen. Eine medien- und temperaturabhängige Werkstoffprüfung ist zwingend erforderlich.

Typische Einsatzbereiche
- Befüllung und Entleerung von IBC-Containern
- Chemikalien-Transfer in Produktionsanlagen
- Abfüllstationen für Säuren, Laugen und Lösungsmittel
- Dosier- und Mischprozesse
- Einsatz in ATEX-Zonen (bei elektrisch leitfähigen Ausführungen)
- Betrieb, Wartung und Verantwortung

Auch bei Verwendung von Trockenkupplungen bleiben Betreiber in der Pflicht:

- Durchführung einer Gefährdungsbeurteilung gemäß GefStoffV
- Regelmäßige Inspektion und Wartung der Kupplungssysteme
- Sicherstellung des drucklosen Zustands vor dem Trennen
- Schulung des Personals im Umgang mit Gefahrstoffen und Kupplungstechnik
- Einsatz geeigneter persönlicher Schutzausrüstung (PSA)
- Fazit: Trockenkupplungen als sicherheitstechnischer Standard

Trockenkupplungen sind kein optionales Zubehör, sondern in vielen Anwendungen Stand der Technik zur Einhaltung von Unfallverhütungsvorschriften. Sie ermöglichen:

- sichere, geschlossene Stoffübertragung
- maximale Reduktion von Emissionen und Risiken
- rechtskonforme Betriebsabläufe

Für Chemiebetriebe, die Verantwortung für Mensch, Umwelt und Anlage übernehmen, sind Trockenkupplungen daher eine unverzichtbare Schlüsseltechnologie.
