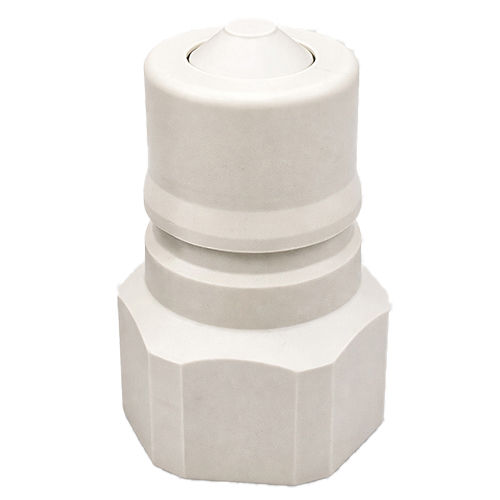

Trockenkupplung, Kupplungsstecker mit Innengewinde

Lieferzeit: auf Anfrage

Die Trockenkupplung sorgt für ein sauberes, schnelles und sicheres Verbinden sowie Trennen von Leitungen – ohne Medienverlust.
Ideal für den Einsatz mit IBC-Containern sowie in chemischen und industriellen Anwendungen.
Durch die robuste Konstruktion und die hohe chemische Beständigkeit eignet sich die Kupplung optimal für anspruchsvolle und aggressive Medien.

Ihre Vorteile
- Tropffreies Kuppeln und Entkuppeln
- Maximale Sicherheit beim Medienhandling
- Hohe Beständigkeit gegen Chemikalien
- Schnelle und einfache Bedienung
- Robuste, langlebige Ausführung

Ausführung:
- Kupplungsstecker mit Innengewinde

Werkstoffe
- Verriegelungs- bzw. Betätigungsring aus PE 500, nicht medienberührt, andere Werkstoffe auf Anfrage
- Federwerkstoffe: * Edelstahl 1.4310 mit E-CTFE beschichtet
- weitere Kupplungswerkstoffe (z. B. ECTFE) oder Dichtungswerkstoffe (FFKM) auf Anfrage erhältlich

								alle Preise inkl. MwSt. zzgl. Versandkosten

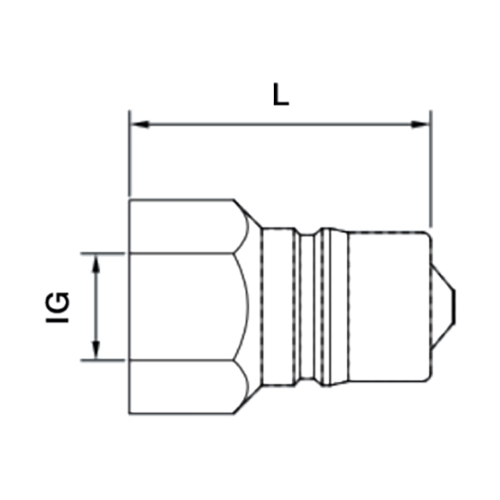

Werkstoff	Anschluss	Werkstoff Feder	Dichtung	L mm	Gewicht	VE	Art.-Nr.	Artikel bestellen
								Preis	Menge
PP grau	1/2	1.4310	EPDM	120	0,320	1	103842	66,18 €
PP grau	1/2	1.4310	FPM	120	0,320	1	103843	66,18 €
PP grau	1/2	Hastelloy	EPDM	120	0,320	1	103844	79,01 €
PP grau	1/2	Hastelloy	FPM	120	0,320	1	103845	79,01 €
PP grau	1/2	PEI	EPDM	120	0,320	1	103846	76,18 €
PP grau	1/2	PEI	FPM	120	0,320	1	103847	76,18 €
PP grau	3/4	1.4310	EPDM	135	0,320	1	103848	69,51 €
PP grau	3/4	1.4310	FPM	135	0,320	1	103849	69,51 €
PP grau	3/4	Hastelloy	EPDM	135	0,320	1	103850	83,62 €
PP grau	3/4	Hastelloy	FPM	135	0,320	1	103851	83,62 €
PP grau	3/4	PEI	EPDM	135	0,320	1	103852	79,52 €
PP grau	3/4	PEI	FPM	135	0,320	1	103853	79,52 €
PP grau	1	1.4310	EPDM	155	0,320	1	102763	84,14 €
PP grau	1	1.4310	FPM	155	0,320	1	103854	84,14 €
PP grau	1	Hastelloy	EPDM	155	0,320	1	103855	106,70 €
PP grau	1	Hastelloy	FPM	155	0,320	1	103856	106,70 €
PP grau	1	E-CTFE*	EPDM	155	0,320	1	103857	126,97 €
PP grau	1	E-CTFE*	FPM	155	0,320	1	103858	133,38 €
PP grau	1	E-CTFE*	FFKM	155	0,320	1	106519	202,64 €
PE schwarz	1/2	1.4310	EPDM	120	0,320	1	103859	66,18 €
PE schwarz	1/2	1.4310	FPM	120	0,320	1	103860	66,18 €
PE schwarz	1/2	Hastelloy	EPDM	120	0,320	1	103861	79,01 €
PE schwarz	1/2	Hastelloy	FPM	120	0,320	1	103862	79,01 €
PE schwarz	1/2	PEI	EPDM	120	0,320	1	103863	76,18 €
PE schwarz	1/2	PEI	FPM	120	0,320	1	103864	76,18 €
PE schwarz	3/4	1.4310	EPDM	135	0,320	1	103865	69,51 €
PE schwarz	3/4	1.4310	FPM	135	0,320	1	103866	69,51 €
PE schwarz	3/4	Hastelloy	EPDM	135	0,320	1	103867	83,62 €
PE schwarz	3/4	Hastelloy	FPM	135	0,320	1	103868	83,62 €
PE schwarz	3/4	PEI	EPDM	135	0,320	1	103869	79,52 €
PE schwarz	3/4	PEI	FPM	135	0,320	1	103870	79,52 €
PE schwarz	1	1.4310	EPDM	155	0,320	1	103871	84,14 €
PE schwarz	1	1.4310	FPM	155	0,320	1	103872	84,14 €
PE schwarz	1	Hastelloy	EPDM	155	0,320	1	103873	106,70 €
PE schwarz	1	Hastelloy	FPM	155	0,320	1	103874	106,70 €
PE schwarz	1	E-CTFE*	EPDM	155	0,320	1	103875	126,97 €
PE schwarz	1	E-CTFE*	FPM	155	0,320	1	103876	133,38 €
PE schwarz	1	E-CTFE*	FFKM	155	0,320	1	106520	202,64 €
PE natur	1/2	1.4310	EPDM	120	0,320	1	106500	66,18 €
PE natur	1/2	1.4310	FPM	120	0,320	1	106501	66,18 €
PE natur	1/2	Hastelloy	EPDM	120	0,320	1	106502	79,01 €
PE natur	1/2	Hastelloy	FPM	120	0,320	1	106503	79,01 €
PE natur	1/2	PEI	EPDM	120	0,320	1	106504	76,18 €
PE natur	1/2	PEI	FPM	120	0,320	1	106505	76,18 €
PE natur	3/4	1.4310	EPDM	135	0,320	1	106506	69,51 €
PE natur	3/4	1.4310	FPM	135	0,320	1	106507	69,51 €
PE natur	3/4	Hastelloy	EPDM	135	0,320	1	106508	83,62 €
PE natur	3/4	Hastelloy	FPM	135	0,320	1	106509	83,62 €
PE natur	3/4	PEI	EPDM	135	0,320	1	106510	79,52 €
PE natur	3/4	PEI	FPM	135	0,320	1	106511	79,52 €
PE natur	1	1.4310	EPDM	155	0,320	1	106512	84,14 €
PE natur	1	1.4310	FPM	155	0,320	1	106513	84,14 €
PE natur	1	Hastelloy	EPDM	155	0,320	1	106514	106,70 €
PE natur	1	Hastelloy	FPM	155	0,320	1	106515	106,70 €
PE natur	1	E-CTFE*	EPDM	155	0,320	1	106516	126,97 €
PE natur	1	E-CTFE*	FPM	155	0,320	1	106517	133,38 €
PE natur	1	E-CTFE*	FFKM	155	0,320	1	106518	202,64 €
PVDF	1/2	1.4310	EPDM	85	0,320	1	103877	121,33 €
PVDF	1/2	1.4310	FPM	85	0,320	1	103878	121,33 €
PVDF	1/2	Hastelloy	EPDM	85	0,320	1	103879	135,17 €
PVDF	1/2	Hastelloy	FPM	85	0,320	1	103880	135,17 €
PVDF	1/2	PEI	EPDM	85	0,320	1	103881	131,33 €
PVDF	1/2	PEI	FPM	85	0,320	1	103882	131,33 €
PVDF	3/4	1.4310	EPDM	100	0,320	1	103883	124,66 €
PVDF	3/4	1.4310	FPM	100	0,320	1	103884	124,66 €
PVDF	3/4	Hastelloy	EPDM	100	0,320	1	103885	136,20 €
PVDF	3/4	Hastelloy	FPM	100	0,320	1	103886	136,20 €
PVDF	3/4	PEI	EPDM	100	0,320	1	103887	134,66 €
PVDF	3/4	PEI	FPM	100	0,320	1	103888	134,66 €
PVDF	1	1.4310	EPDM	120	0,320	1	103889	153,90 €
PVDF	1	1.4310	FPM	120	0,320	1	103890	156,98 €
PVDF	1	Hastelloy	EPDM	120	0,320	1	103891	176,48 €
PVDF	1	Hastelloy	FPM	120	0,320	1	103892	176,99 €
PVDF	1	E-CTFE*	EPDM	120	0,320	1	103893	184,68 €
PVDF	1	E-CTFE*	FPM	120	0,320	1	103894	189,81 €
PVDF	1	E-CTFE*	FFKM	120	0,320	1	106521	261,63 €
								alle Preise inkl. MwSt. zzgl. Versandkosten

Trockenkupplungen für Chemiebetriebe – Sicherheit, Normkonformität und maximale Prozesskontrolle

Einleitung

Trockenkupplungen (Dry Disconnect Couplings) sind ein zentrales Sicherheitselement für das geschlossene Fördern, Befüllen und Entleeren von Chemikalien in industriellen Anlagen. Insbesondere in der chemischen Industrie, bei der Handhabung von Gefahrstoffen sowie in Abfüllprozessen von IBC-Containern, gewährleisten sie ein leckagefreies, emissionsarmes und normgerechtes Arbeiten.

Für Betriebsleiter, Ingenieure und Sicherheitsverantwortliche sind Trockenkupplungen nicht nur eine technische Option, sondern in vielen Anwendungen Stand der Technik gemäß Unfallverhütungsvorschriften und Technischen Regeln.

1. Aufbau und Funktionsweise von Trockenkupplungen

Eine Trockenkupplung besteht aus zwei funktionalen Komponenten:
- Kupplungsstecker
- Kupplungsdose

Beide Seiten sind mit integrierten Absperrventilen ausgestattet. Diese öffnen sich ausschließlich im vollständig gekuppelten Zustand und schließen automatisch beim Trennen der Verbindung. Dadurch wird:

- das Austreten gefährlicher Medien zuverlässig verhindert
- ein tropffreies Kuppeln und Entkuppeln sichergestellt
- die Freisetzung von Dämpfen und Flüssigkeiten minimiert

Das Ergebnis ist ein geschlossenes Transfersystem, das den aktuellen sicherheitstechnischen Anforderungen entspricht.

Relevanz für Unfallverhütung und gesetzliche Anforderungen

Der Einsatz von Trockenkupplungen ist eng mit den Vorgaben aus Arbeitsschutz, Gefahrstoffrecht und berufsgenossenschaftlichen Regelwerken verknüpft. In vielen Fällen sind sie faktisch erforderlich, um die gesetzlichen Mindeststandards einzuhalten.

1. Gefahrstoffverordnung (GefStoffV)
Verpflichtung zur Minimierung von Gefahrstoffexposition
Vorrang technischer Maßnahmen vor organisatorischen und persönlichen Schutzmaßnahmen
Einsatz geschlossener Systeme, wenn Stand der Technik

➡️ Offene Schlauchverbindungen ohne Tropfschutz sind in vielen Anwendungen nicht mehr zulässig, wenn Trockenkupplungen technisch einsetzbar sind.

2. TRGS 500 – Schutzmaßnahmen
Klare Vorgabe: Emissionen sind an der Quelle zu vermeiden
Flüssigkeitsverluste und Spritzer sind durch geeignete Verbindungssysteme zu verhindern

➡️ Trockenkupplungen erfüllen diese Anforderungen durch ihr selbstschließendes Ventilsystem.

3. DGUV Regel 113-001 (ehem. BGR 500)
Forderung nach sicheren, dichten Verbindungssystemen beim Umgang mit Flüssigkeiten
Vermeidung von Hautkontakt, Inhalation und unkontrollierten Stofffreisetzungen

➡️ Systeme ohne definierte Dichtfunktion beim Trennen gelten als sicherheitstechnisch kritisch.

4. BG RCI Leitfaden – Befüllung und Entleerung von IBC-Containern
Empfehlung von fest definierten Kupplungssystemen statt offener Schlauchanschlüsse
Vermeidung von Restmengen, Tropfverlusten und Fehlbedienung

➡️ Trockenkupplungen gelten hier als empfohlene Lösung zur Umsetzung des Standes der Technik.

Technische Vorteile für den industriellen Einsatz
- Maximale Sicherheit
- Kein Austreten von Gefahrstoffen beim Kuppeln oder Entkuppeln
- Minimiertes Risiko für Verätzungen, Vergiftungen und Explosionen
- Normkonforme Prozesse
- Unterstützung bei der Einhaltung von GefStoffV, TRGS und DGUV-Vorgaben
- Reduzierung von Haftungsrisiken für Betreiber und Verantwortliche
- Emissionsfreie Medienführung
- Geschlossene Systeme verhindern Umweltkontamination
- Besonders relevant bei wassergefährdenden Stoffen (AwSV)
- Hohe Prozessstabilität
- Definierte Verbindung ohne Fehlkupplung
- Reproduzierbare Abläufe in Abfüll- und Transferprozessen
- Werkstoffe und Beständigkeit

Trockenkupplungen sind in verschiedenen chemisch beständigen Werkstoffen erhältlich:

Polypropylen (PP): universell für viele Chemikalien
- Polyethylen (PE): hohe Beständigkeit gegen aggressive Medien
- PVDF: für hochkorrosive und oxidierende Stoffe
- Edelstahl: für hohe Drücke, Temperaturen und mechanische Belastung

Dichtsysteme (z. B. EPDM, FKM, FFKM) sind entsprechend dem Medium auszuwählen. Eine medien- und temperaturabhängige Werkstoffprüfung ist zwingend erforderlich.

Typische Einsatzbereiche
- Befüllung und Entleerung von IBC-Containern
- Chemikalien-Transfer in Produktionsanlagen
- Abfüllstationen für Säuren, Laugen und Lösungsmittel
- Dosier- und Mischprozesse
- Einsatz in ATEX-Zonen (bei elektrisch leitfähigen Ausführungen)
- Betrieb, Wartung und Verantwortung

Auch bei Verwendung von Trockenkupplungen bleiben Betreiber in der Pflicht:

- Durchführung einer Gefährdungsbeurteilung gemäß GefStoffV
- Regelmäßige Inspektion und Wartung der Kupplungssysteme
- Sicherstellung des drucklosen Zustands vor dem Trennen
- Schulung des Personals im Umgang mit Gefahrstoffen und Kupplungstechnik
- Einsatz geeigneter persönlicher Schutzausrüstung (PSA)
- Fazit: Trockenkupplungen als sicherheitstechnischer Standard

Trockenkupplungen sind kein optionales Zubehör, sondern in vielen Anwendungen Stand der Technik zur Einhaltung von Unfallverhütungsvorschriften. Sie ermöglichen:

- sichere, geschlossene Stoffübertragung
- maximale Reduktion von Emissionen und Risiken
- rechtskonforme Betriebsabläufe

Für Chemiebetriebe, die Verantwortung für Mensch, Umwelt und Anlage übernehmen, sind Trockenkupplungen daher eine unverzichtbare Schlüsseltechnologie.
